1、概述：

XH-9型閘門開度荷重測控儀，是根據用戶工程實際需要而制造的，閘門開度與荷重顯示、控制，三路之間獨立工作，互不干擾。采用微電腦控制技術，具有閘門開度荷重(LED或LCD)顯示；開度超限繼電器動作（上限、下限、K1、K2、四個設置點）；荷重超限繼電器動作（100%、90%、欠載三個設置點）；繼電器動作時相應的指示燈亮。左右荷重相同，繼電器輸出為無源接點，常開常閉點供用戶選擇。4-20mA信號無源(有源)輸出,方便可靠,抗干擾性能強。RS485信號為標準modbus協議，適用同各種型號PLC進行通訊。對于弧門參數修正,儀表采用30段修正參數輕松解決，免除現場測繪、弧門角度計算的麻煩。

該系列產品適應性廣，廣泛用于水電站、水庫、起重等行業，適用于各類閘門（平板門、弧行門、人字門、門機、橋機等）及起重行業的起吊高度與荷重進行測量，方便與各種自動化控制系統連接，形成閘門群控、遠控。實現自動控制，實現無人值守化。

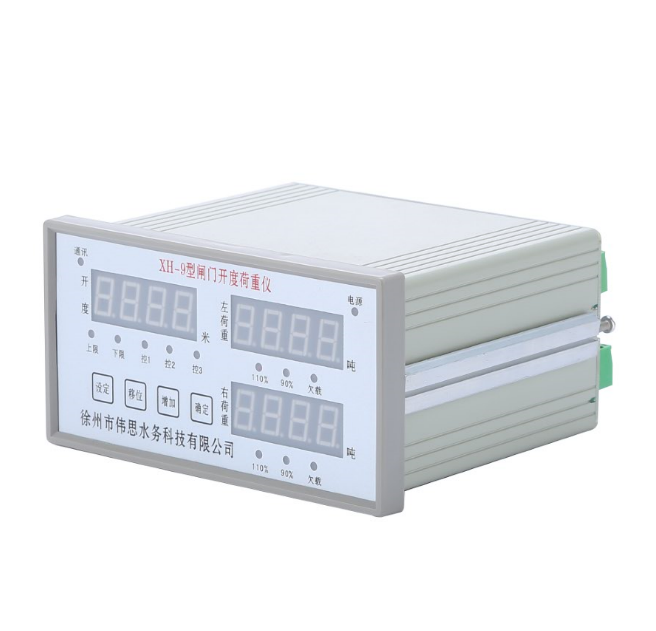

屏裝式測控儀：（開孔尺寸：152*76mm；外形尺寸為：160*80*200mm）

3、定貨須知

1). 測量量程、分辨率；

2). 開度、荷重傳感器型號選擇；

3). 當閘提升時，面對編碼器軸是順時針轉還是逆時針轉；

4). 需要何種通訊方式及輸出信號；

5). 若須訂購電纜及遠傳顯示需注明。

6). 開度傳感器輸出軸轉一周，閘門上升的高度。
